Perkenalan
This manual provides detailed instructions for the installation, operation, and maintenance of your Soundigital 400.4 EVOX 4-Channel Vehicle AmpPenguat suara. Harap baca manual ini dengan saksama sebelum mencoba pemasangan atau pengoperasian untuk memastikan penggunaan yang benar dan untuk mencegah kerusakan pada unit atau sistem audio kendaraan Anda.
Informasi Keselamatan
- Selalu lepaskan terminal negatif baterai kendaraan sebelum memulai pekerjaan kelistrikan apa pun.
- Pastikan semua kabel terisolasi dengan benar untuk mencegah korsleting.
- Pasang amplifier securely in a dry, well-ventilated area, away from direct sunlight, heat sources, and moisture.
- Gunakan kabel daya dan kabel ground dengan ukuran yang sesuai seperti yang tertera pada bagian instalasi.
- Jika Anda ragu tentang bagian mana pun dari proses pemasangan, konsultasikan dengan pemasang audio mobil profesional.
Isi Paket
Verifikasi bahwa semua item ada dalam paket:
- Soundigital 400.4 EVOX 4-Channel Vehicle Amppengangkat
- User Manual (dokumen ini)
- Perlengkapan Pemasangan (sekrup)
Produk Selesaiview
The Soundigital 400.4 EVOX is a compact and powerful 4-channel amplifier designed for vehicle audio systems. It delivers 100 watts RMS per channel at 4 ohms, providing clean power for speakers or subwoofers. Its robust design ensures reliable performance.
Gambar 1: Sudut view of the Soundigital 400.4 EVOX amppengangkat, pertunjukanasinberkat desainnya yang ringkas dan mereknya.
Gambar 2: Atas view dari amplifier, highlighting the Soundigital logo and EVOX series designation.
Pengaturan dan Instalasi
Pemasangan yang tepat sangat penting untuk kinerja dan keamanan yang optimal. Ikuti langkah-langkah berikut dengan saksama.
1. Pemasangan Amppengangkat
- Choose a mounting location that is dry, well-ventilated, and protected from excessive heat or moisture. Common locations include under a seat, in the trunk, or behind a panel.
- Pastikan terdapat aliran udara yang cukup di sekitarnya. amplifier untuk pendinginan.
- Gunakan sekrup pemasangan yang disediakan untuk mengamankan amplifier firmly to a solid surface.
2. Koneksi Daya
Gambar 3: Rinci view of the power input (GND, REM, +12V) and speaker output terminals on the Soundigital 400.4 EVOX amppengangkat.
- Tanah (GND): Connect a short (less than 1 meter) heavy-gauge wire from the amplifier's GND terminal to a clean, unpainted metal point on the vehicle's chassis. Ensure a good electrical connection.
- Jarak Jauh (REM): Hubungkan kabel pengaktifan jarak jauh dari output remote head unit Anda ke... ampTerminal REM amplifier. Kabel ini menyalakan ampMenghidupkan dan mematikan amplifier melalui head unit Anda.
- +12V: Connect a heavy-gauge power wire from the amplifier's +12V terminal directly to the positive terminal of the vehicle's battery. Install an appropriate fuse holder with a fuse (not included) within 18 inches (45 cm) of the battery.
3. Koneksi Pembicara
The 400.4 EVOX amplifier supports both stereo and bridged configurations.
Gambar 4: Sisi view dari amplifier, illustrating the layout of the power and speaker terminal block.
- Stereo Mode (4 Channels): Connect each speaker to its respective channel output (CH1+, CH1-, CH2+, CH2-, CH3+, CH3-, CH4+, CH4-). Ensure correct polarity. The minimum impedance for stereo operation is 2 ohms per channel.
- Bridged Mode (2 Channels): For higher power output to two speakers or subwoofers, bridge channels. For example, to bridge channels 1 and 2, connect the speaker's positive terminal to CH1+ and the speaker's negative terminal to CH2-. Refer to the amplifier's labeling for specific bridging points (e.g., 'BRIDGE 4Ω'). The minimum impedance for bridged operation is 4 ohms per pair of channels.
4. Koneksi Masukan

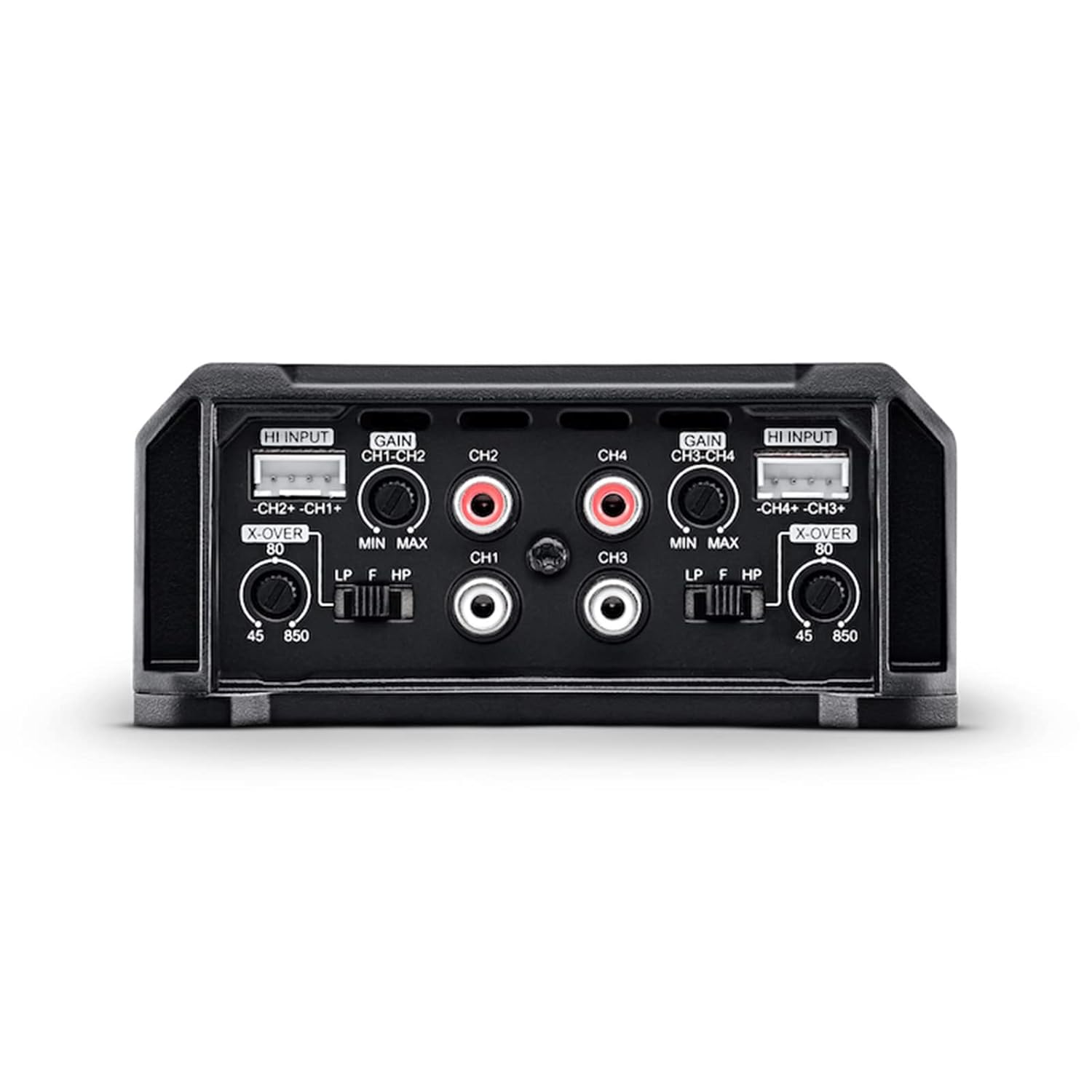

Gambar 5: Rinci view of the input section, including HI INPUT, RCA inputs (CH1-CH4), GAIN controls, and X-OVER switches.
- Masukan RCA: Hubungkan kabel RCA dari pra-unit kepala Andaamp keluaran ke amplifier's RCA inputs (CH1, CH2, CH3, CH4).
- High-Level Inputs (HI INPUT): If your head unit does not have RCA outputs, use the high-level inputs. Connect your head unit's speaker outputs directly to the HI INPUT terminals. The ampPenguat sinyal akan secara otomatis mendeteksi sinyal dan menyala.
5. Crossover and Gain Adjustment
Gambar 6: Sisi view dari amplifier showing the GAIN, X-OVER, LP, and HP controls for channels 1-2 and 3-4.
- Saklar X-OVER: Select the desired crossover mode for each channel pair (CH1-CH2 and CH3-CH4):
- LP (Low Pass): Allows only low frequencies to pass. Use for subwoofers. Adjust the frequency using the 'LP F' knob (e.g., 45-850 Hz).
- HP (High Pass): Allows only high frequencies to pass. Use for full-range speakers or tweeters. Adjust the frequency using the 'HP F' knob (e.g., 45-850 Hz).
- FULL (Full Range): Allows all frequencies to pass. Use for full-range speakers without frequency filtering.
- Kontrol DAPATKAN: Adjust the GAIN knob for each channel pair (CH1-CH2 and CH3-CH4) to match the output voltage of your head unit. Start with the gain at minimum (MIN) and slowly increase it until you hear distortion, then back off slightly. This is not a volume control.
Petunjuk Pengoperasian
Once installed and configured, operating your Soundigital 400.4 EVOX amplifier is straightforward.
- Nyalakan kunci kontak dan head unit kendaraan Anda. amplifier should power on automatically via the remote turn-on signal.
- Play audio through your head unit.
- Adjust the volume on your head unit to your desired listening level. Avoid setting the head unit volume to maximum, as this can introduce distortion.
- If necessary, fine-tune the GAIN and X-OVER settings on the amplifier to achieve the desired sound balance and clarity.
Pemeliharaan
The Soundigital 400.4 EVOX ampPenguat sinyal ini membutuhkan perawatan minimal untuk memastikan kinerja jangka panjang.
- Periksa semua sambungan kabel secara berkala untuk memastikannya aman dan bebas dari korosi.
- Pertahankan ampBersihkan amplifier dari debu dan kotoran. Gunakan kain lembut dan kering untuk membersihkan. Jangan gunakan cairan pembersih.
- Pastikan bahwa ampSirip pendingin amplifier tidak terhalang untuk menjaga pembuangan panas yang optimal.
Penyelesaian Masalah
Jika Anda mengalami masalah dengan amplifier, lihat masalah umum dan solusi berikut:
| Masalah | Kemungkinan Penyebab | Larutan |
|---|---|---|
| Amplifier tidak menyala | Tidak ada daya ke terminal +12V Koneksi ground yang buruk Tidak ada sinyal pengaktifan jarak jauh. Sekring putus | Check power wire and battery connection Verify ground connection is secure and clean Periksa sambungan kabel remote ke unit utama. Inspect and replace fuse if necessary |
| Tidak ada keluaran suara | RCA cables disconnected/damaged Speaker wires disconnected/shorted Gain ditetapkan terlalu rendah Masalah output unit utama | Periksa koneksi RCA Verify speaker wiring and polarity Increase gain slowly Uji unit kepala dengan yang lain amplifier atau speaker |
| Suara terdistorsi | Gain ditetapkan terlalu tinggi Impedansi speaker terlalu rendah Sumber audio berkualitas buruk | Kurangi pengaturan penguatan Check speaker impedance against ampspesifikasi pengangkat Use a higher quality audio source |
| Amplifier terlalu panas | Ventilasi tidak memadai Beban impedansi yang tidak tepat Volume tinggi yang berkelanjutan | Relokasi amplifier for better airflow Pastikan impedansi speaker sesuai. amppersyaratan pengangkat Reduce listening volume |
Spesifikasi
| Fitur | Spesifikasi |
|---|---|
| Model | 400.4 EVOX2 |
| Jumlah Saluran | 4 |
| Daya Keluaran (RMS) | 100 Watts per channel (at 4 ohms) |
| Minimum Stereo Impedance | 2 Ohm |
| Minimum Bridged Impedance | 4 Ohm |
| Jil.tage | 12.6 Volts, 16 Volts (Maximum Supply Voltage) |
| Jenis Pemasangan | Pemasangan Permukaan |
| Bahan | Logam |
| Berat Barang | 1.43 pon |
| Dimensi Paket | 7.6x6.02x2.95 inci |
| UPC | 657768302299 |
Garansi dan Dukungan
For warranty information and technical support, please refer to the documentation provided by your retailer or contact Soundigital directly. As this product is listed as 'Renewed', specific warranty terms may vary and should be confirmed with the seller at the time of purchase.
